Circular Levels » Glass Circular Vials » 5802/1 - Glass Circular vial, Ø12x5mm, white back, 25'/2mm

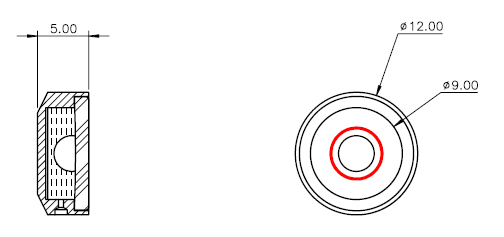

Product Drawing (pdf 59 KB) 5802/1 – Glass Circular vial, Ø12x5mm, white back, 25’/2mm

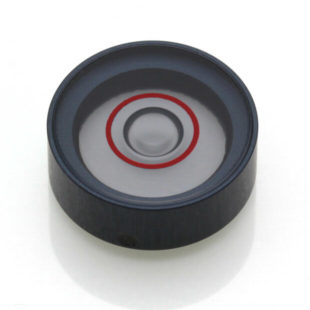

5802/1 – Glass Circular vial, Ø12x5mm, white back, 25’/2mm
1

Features

  • Sensitivity 25' per 2mm bubble movement
  • Black anodised Aluminium body
  • High contrast bubble gives excellent visibility
  • Markings printed on inside surface of glass - Can't be rubbed off and minimise parallax error
  • Wide operational temperature range

Product Specification

Parameter Value Unit
Diameter 12 mm
Height 5 mm
Sensitivity 25 minutes per 2mm
Backing Colour White -
Bubble Size 3.5 mm
Ring Diameter 5.3 mm
Ring Colour Red -
Finish Black Anodised -
Liquid Colour Clear -
Lens Material Glass -
Dimension Value Unit
Diameter 12 mm
Height 5 mm
Weight 1.05 Grams
Parameter Value Unit
Operational Temperature Range -20 to +65 °C
Storage Temperature Range -30 to 70 °C
