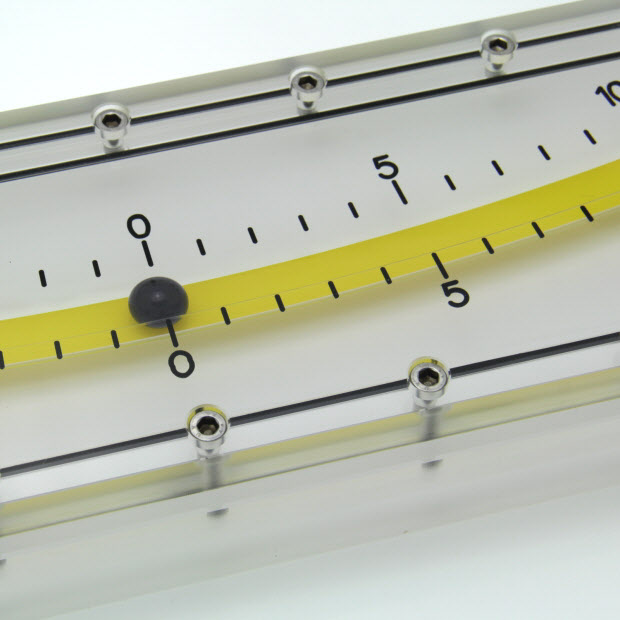

6066/1 – Subsea Single Axis Ball Inclinometer, ±10°

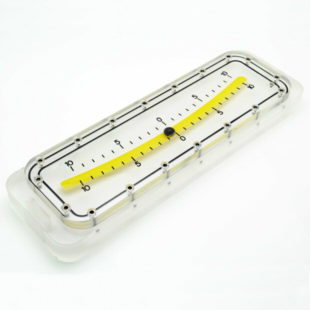

6066/1 – Subsea Single Axis Ball Inclinometer, ±10°

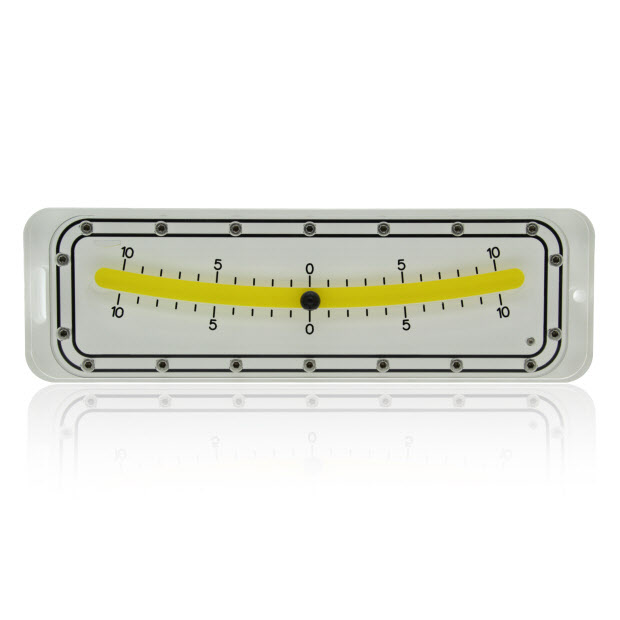

6066/1 – Subsea Single Axis Ball Inclinometer, ±10°
123

Features

  • Background colour eliminates glare for improved visibility from ROV
  • ±10° measurement range, 390mm length
  • Simple mounting arrangement with adjustment
  • Single axis angle measurement
  • Pressure tested to 6,000m (20,000ft) seawater
  • Used on all kinds of subsea structures

Product Specification

Parameter Value Unit
Length 390 mm
Range ±10 -
Accuracy 0.5 -
Height 43 mm
Width 120 mm
Case Material Acrylic (PMMA) -
Ball Diameter 14.3 mm
Expansion Chamber No -
Dimension Value Unit
Length 390 mm
Width 120 mm
Height 43 mm
Weight 2.4 Kg
Parameter Value Unit
Operational Temperature Range -5 to 50 °C
Storage Temperature Range -5 to 50 °C
