Product Datasheet (pdf 454 KB) Inclinometer Selection Tool MAS-2-15-2-CANJ – Dual axis inclinometer sensor, ±15°, CAN J1939 interface, with temperature compensation

The MAS-2 is a low cost, high performance dual axis inclinometer sensor. It has a sealed anodised Aluminium housing with a CAN J1939 digital interface and temperature compensation to reduce temperature errors. It is designed for use with industrial, agricultural and construction machinery with a CAN bussed system using the SAE J1939 protocol.

MAS-2-15-2-CANJ – Dual axis inclinometer sensor, ±15°, CAN J1939 interface, with temperature compensation
MAS-2-15-2-CANJ – Dual axis inclinometer sensor, ±15°, CAN J1939 interface, with temperature compensation
MAS-2-15-2-CANJ – Dual axis inclinometer sensor, ±15°, CAN J1939 interface, with temperature compensation
123

Features

  • CAN Bus interface with SAE J1939 protocol
  • Dual axis measurement range ±15°
  • Temperature compensated
  • Anodised Aluminium housing, IP67 / IP69K rated
  • Dual redundant sensors with accuracy to ±0.1°

Applications

  • Excavator position measurement and levelling
  • Mobile crane position monitoring and levelling
  • Telescopic and scissor lift platform monitoring
  • Auger and pile driving machinery

Product Specification

Parameter Value Unit
Number of Axis: 2 -
Range ±15 °
Resolution 0.02 °
Accuracy at 20°C 0.1 °
Output Type CAN J1939 -
Output Format SAE J1939 -
Technology MEMS -
Maximum Zero Bias Error 0.1 °
Compensated Temp Error 0.002 ° / °C
Accuracy at 0 - 50°C 0.17 °
Frequency Response 1 Hz
Parameter Value Unit
Supply Voltage (min) 6.5 V
Supply Voltage (max) 36 V
Supply Current 20mA mA

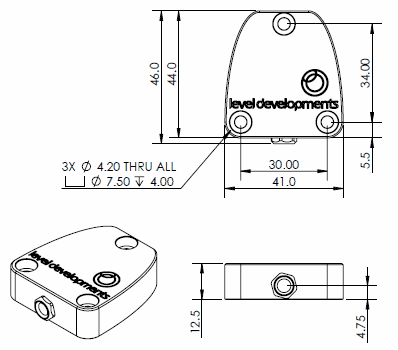

Dimension Value Unit
Sensor Case Material Anodised Aluminium -
Connection Style Deutsch DT04-4P -
Cable Length 0.3 m
Length 44 mm
Width 41 mm
Height 12.5 mm
Weight 60 Grams
Parameter Value Unit
Operational Temperature Range -40 to 85 °C
Storage Temperature Range -40 to 85 °C
Sensor Seal Rating IP67 & IP69K -
