Inclinometers » Inclinometer Sensors » Single Axis » SAS Series » SAS-90-R - Single Axis Construction Inclinometer, ±90° range, 0.5-4.5V output

Product Datasheet (pdf 608 KB) Inclinometer Selection Tool SAS-90-R – Single Axis Construction Inclinometer, ±90° range, 0.5-4.5V output

This product has been discontinued. Please see below for alternative products or contact our Sales team with your requirements.

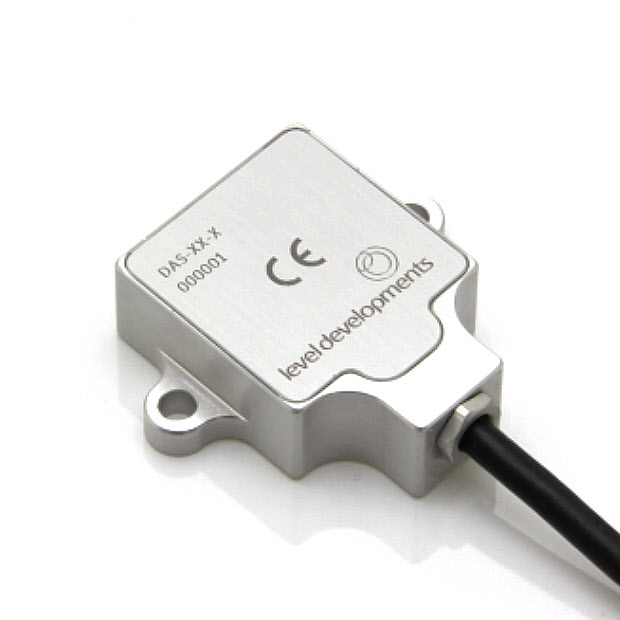

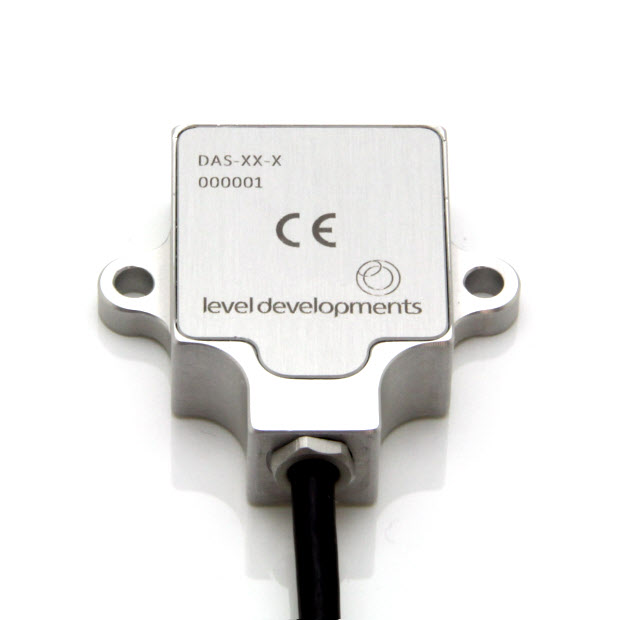

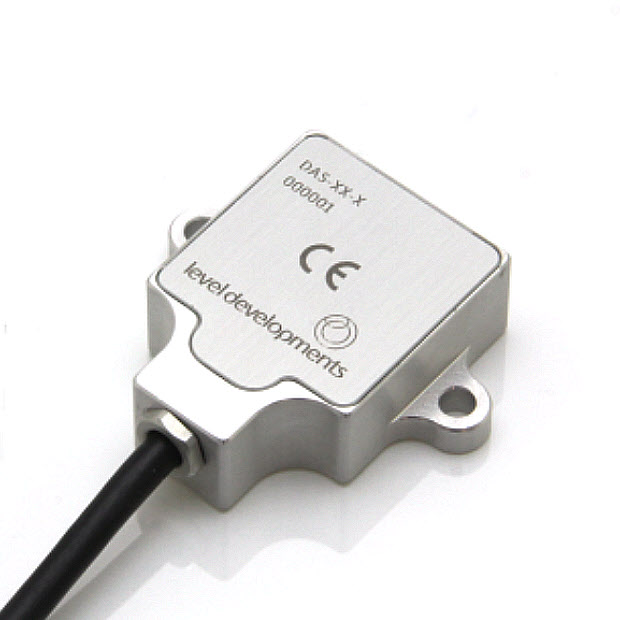

SAS-90-R – Single Axis Construction Inclinometer, ±90° range, 0.5-4.5V output
SAS-90-R – Single Axis Construction Inclinometer, ±90° range, 0.5-4.5V output
SAS-90-R – Single Axis Construction Inclinometer, ±90° range, 0.5-4.5V output
123

Features

  • Measuring range ±90° single axis
  • High resolution analogue voltage (0.5 to 4.5V) output directly from sensing element
  • Input voltage 5Vdc, sealed to IP67

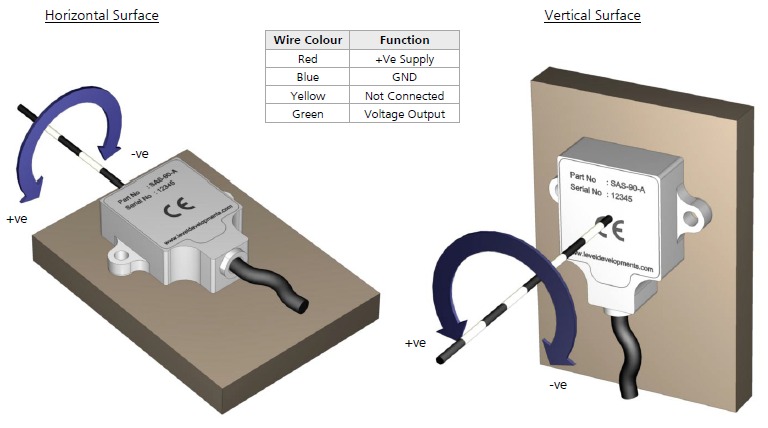

  • Braided screen 4 core PUR 2m cable

Applications

  • Position feedback for solar tracking systems
  • Platform levelling and monitoring
  • Agricultural and industrial vehicle tilt monitoring

Product Specification

Parameter Value Unit
Number of Axis: 1 -
Range ±90 °
Resolution 0.0025 °
Accuracy at 20°C See datasheet °
Output Type 0.5 to 4.5V -
Technology Precision MEMS -
Maximum Zero Bias Error 1 °
Long Term Drift 0.015 °
Non-Linearity 0.5 %
Uncompensated Temp Error 0.008 ° / °C
Frequency Response 3 Hz
Maximum Devices On Network 1 -
Parameter Value Unit
Supply Voltage (min) 4.8 V
Supply Voltage (max) 5.2 V
Supply Current 8.5 mA

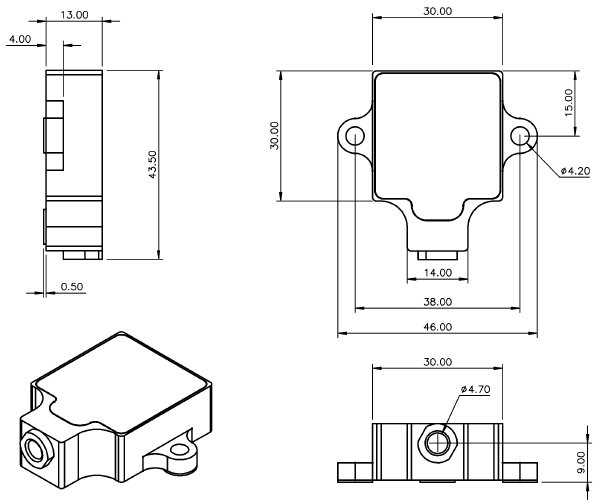

Dimension Value Unit
Sensor Case Material Anodised Aluminium -
Connection Style Cable gland -
Cable Length 2 m
Length 43.5 mm
Width 46 mm
Height 13.5 mm
Weight 90 Grams
Parameter Value Unit
Operational Temperature Range -40 to 85 °C
Storage Temperature Range -40 to 85 °C
Sensor Seal Rating IP65 -
