5725/101 – Ground vial, Ø15x96mm, sensitivity 0.05mm/m

5725/101 – Ground vial, Ø15x96mm, sensitivity 0.05mm/m
5725/101 – Ground vial, Ø15x96mm, sensitivity 0.05mm/m
12

Features

  • Sensitivity 0.05mm/m per division (10 arc seconds)
  • Red lines
  • Precision ground and polished
  • Replacement vial for 61R engineers level sens. 0.05
  • Highly repeatable bubble positioning

Applications

  • Precision engineer levels
  • Precision instrument levels
  • Surveying Instruments

Product Specification

Parameter Value Unit
Diameter 15 mm
Shoulder Length 96 mm
Overall Length 100 mm
Sensitivity Per Division 0.05 mm/m
Division Size 2 mm
Bubble Size 39 mm
Line Spacing 40 mm
Line Colour Red -
Liquid Colour Clear -
Backing Colour Clear -
Light none -

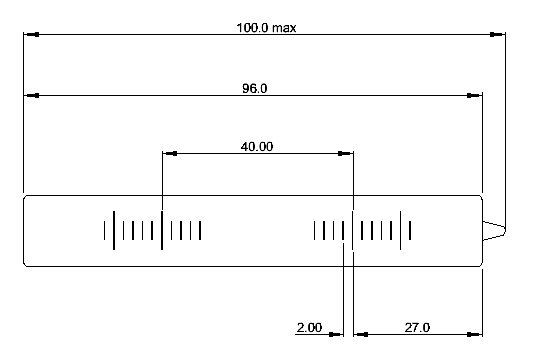

Dimension Value Unit
Diameter 15 mm
Shoulder Length 96 mm
Overall Length 100 mm
Weight 20 Grams
Parameter Value Unit
Operational Temperature Range -20 to 65 °C
Storage Temperature Range -40 to 70 °C
