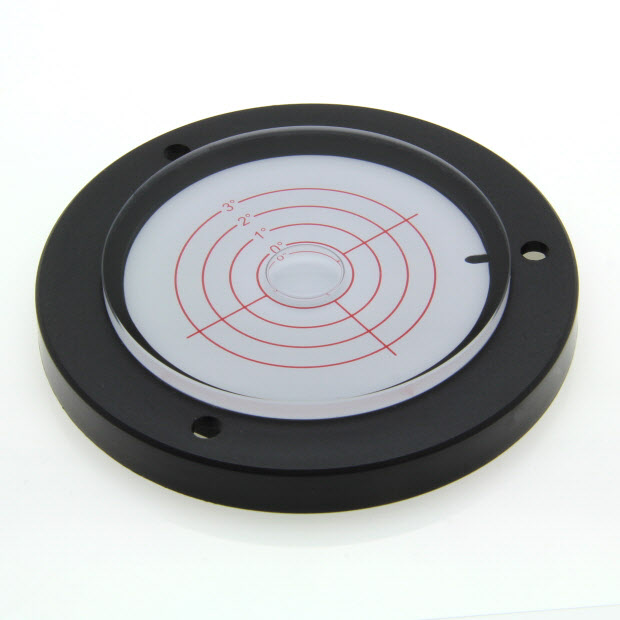

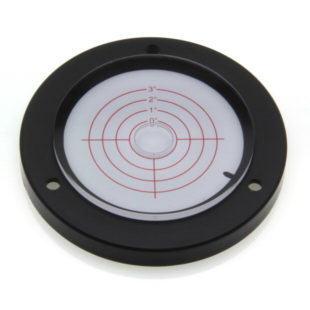

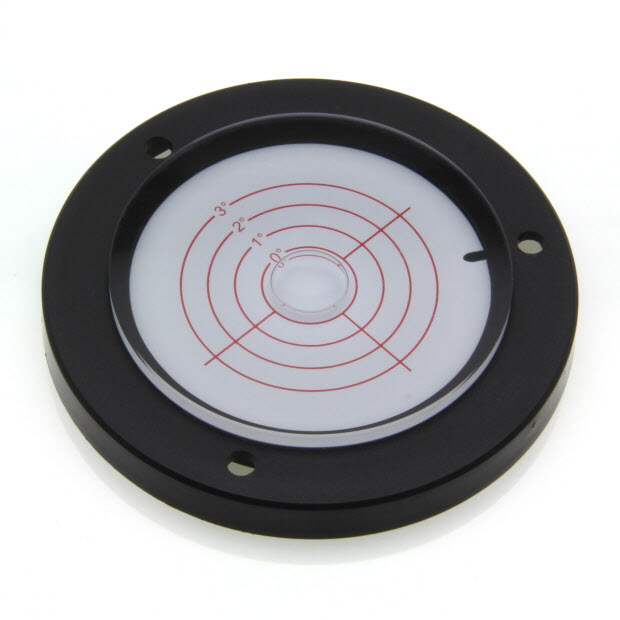

Dosenlibellen » Dosenlibellen-Neigungsmesser » AVF100/3 - Dosenlibelle aus Kunststoff, Ø 100mm, range ±3°

Product Drawing (pdf 424 KB) AVF100/3 - Dosenlibelle aus Kunststoff, Ø 100mm, range ±3°

Funktionen

  • Messen Sie Niveau und Winkel bis zu 3°
  • Wasserdichtes Finish
  • Hochfeste Plastikflasche
  • Schwarze Base ergibt guten Blasenkontrast

Anwendungen

  • Mobiler Kran Nivellierung
  • Plattformnivellierung
  • Nivellierung von Nutzfahrzeugen

Produktdaten

Parameter Wert Einheit
Durchmesser 100 mm
Empfindlichkeit 1 degree per 5mm
Libellenmaterial mm -
Gehäusematerial PC ABS -
Befestigungsmethode Verschraubt oder freistehend -
Blasengröße 12.1 mm
Ringdurchmesser 13 mm
Ringfarbe Rot -
Flüssigkeitsfarbe Klar -

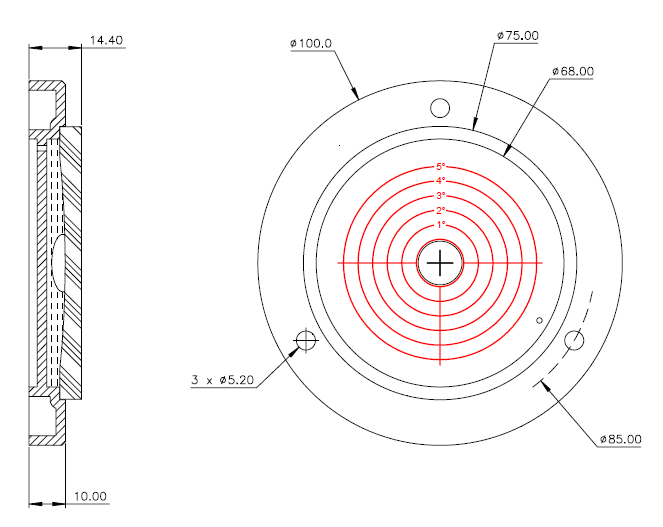

Abmessungen Wert Einheit
Gesamtdurchmesser 100 mm
Gehäusedurchmesser 75 mm
Gesamthöhe 14.4 mm
Flanschhöhe 10 mm
Steigungsmittendurchmesser für Montagelöcher 85 mm
Lochdurchmesser 5.2 mm
Gewicht 84 Grams
Parameter Wert Einheit
Funktioneller Temperaturbereich -10 to 50 °C
Lagertemperaturbereich -20 to 60 °C
