Circular Levels » Glass Circular Vials » 5757/1 - Circular vial, Ø14x5.6mm, 27'/2mm, transparent

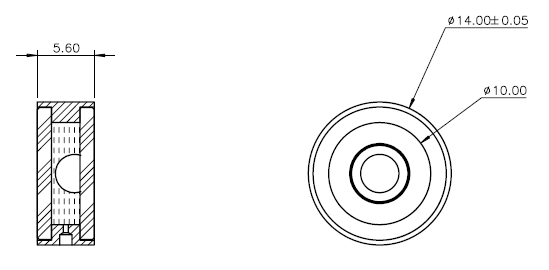

Product Drawing (pdf 67 KB) 5757/1 – Circular vial, Ø14×5.6mm, 27’/2mm, transparent

5757/1 – Circular vial, Ø14×5.6mm, 27’/2mm, transparent
1

Features

  • Sensitivity 27'per 2mm bubble movement
  • Precision ground glass top lens
  • Clear anodised Aluminium body
  • High contrast bubble gives excellent visibility
  • Markings printed on inside surface of glass - Can't be rubbed off and minimise parallax error
  • Transparent
  • Wide operational temperature range

Product Specification

Parameter Value Unit
Diameter 14 mm
Height 5.6 mm
Sensitivity 27 minutes per 2mm
Backing Colour Transparent -
Bubble Size 3.75 mm
Ring Diameter 6 mm
Ring Colour Black -
Finish Clear Anodised -
Liquid Colour Clear -
Lens Material Glass -
Dimension Value Unit
Diameter 14 mm
Height 5.6 mm
Weight 1.8 Grams
Parameter Value Unit
Operational Temperature Range -20 to 65 °C
Storage Temperature Range -30 to 70 °C
